Beleg "Einführung Catia V5"

Zur Bearbeitung des Beleges Catia V5-6 R2022 benutzen!

1. Es ist selbständig eine Entwicklungsaufgabe z.B. aus dem als Vertiefungsrichtung gewählten Fachgebiet auszuwählen.
2. Aus dieser Aufgabe ist ein Catia-Modell mit Umfang a-d zu erarbeiten und als Beleg am Anfang der Prüfungsperiode über OPAL einzureichen.
3. Der wünschenswerte Lösungsumfang ist diesen Beispielen zu entnehmen.


Folgende Teilaufgaben sind dabei zu bearbeiten:

1. 3D-Modellierung (animationsfähige Baugruppe)
2. Animation der Baugruppe (Simulation und Wiedergabe in DMU-Kinematics erstellen)
3. Fertigungsunterlagen (DIN-gerechte Fertigungszeichnung eines Einzelteils mit Oberflächenangaben, eventuellen speziellen Toleranzen und Passungen im Catia-Format - kein PDF)
4. Beschreibung/Ergebniss/Quellen der Konstruktion (z.B. in Powerpoint siehe Beispiele)


Die Bewertungskriterien für den Beleg sindhiereinzusehen!

Wichtig!

1. Einige Beispiele dürfen für den Beleg nicht verwendet werden (siehe "Anforderungen und Hinweise")
2. Im Zweifelsfall fragen Sie bei den Vorlesenden nach, ob Ihre Konstruktion für den Beleg geeignet ist!!

Anforderungen und Hinweise:

• Die Konstruktion muss mindestens 20 selbstmodellierte Bauteile enthalten (selbstmodellierte Standardteile wie Schrauben o.ä. zählen nicht)!
• Mehrfach verwendete Teile zählen nur einmal.
• Triviale Konstruktionen werden nicht anerkannt (wie z.B. Locher, Druckluftmotor)!
• Einfache Konstruktionen aus dem Modellbau (auch Spielzeugmodelle) ohne maschinenbautypische Konstruktion sind nicht erlaubt.

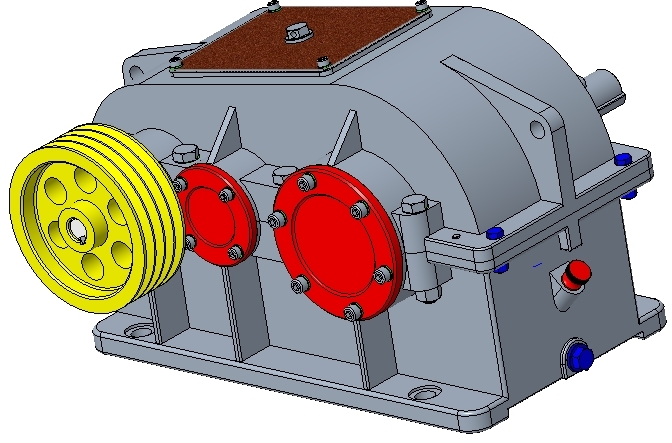

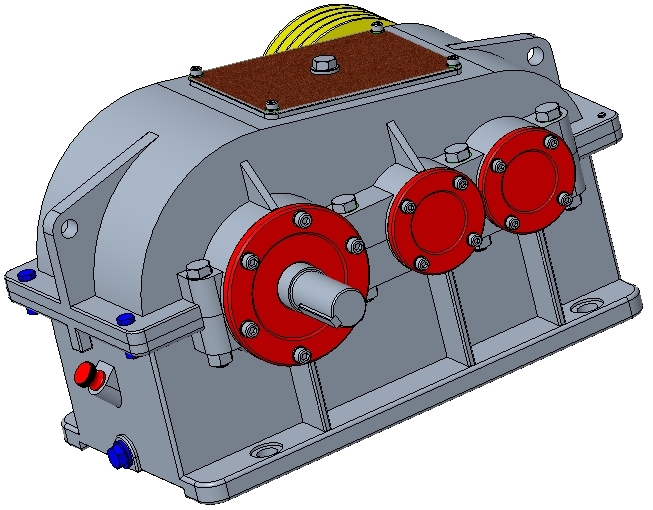

• Das in den folgenden Bildern (Bild1; Bild2; Bild3) dargestellte 2-stufige Getriebe darf nicht mehr als Belegaufgabe gewählt werden. Sollten Sie sich nicht sicher sein, ob Ihre Lösung erlaubt ist, fragen Sie beim Vorlesenden nach!
• Die Konstruktion soll fertigungs- und montagegerecht ausgeführt sein (sinnvolle Baugruppenstruktur).
• Die Konstruktion soll funktionsfähig sein (dort wo ein Kugellager hingehört, muss auch eins eingebaut werden, auch Sicherungen, Schrauben, Gewinde (symbolisch) u.a. Standardteile gehören dazu).
• Teile und Baugruppen sind als parametrische Catia-Komponenten zu modellieren, d.h. aus anderen CAD-Applikationen importierte Elemente werden nicht akzeptiert (Ausnahme siehe nächster Punkt).
• Standardteile, wie Schrauben, Lager auch zugekaufte Baugruppen, wenn diese nicht Hauptbestandteile sind (z.B. Hydraulikzylinder) u.a., müssen nicht selbst modelliert werden, sondern können aus dem Internet (siehe Bauteildatenbanken) oder anderen Bauteildatenbanken (z.B. Solidworks Toolbox) importiert werden.
• Vergessen Sie nicht Ihr Wissen, welches Sie in Ihrem bisherigen Studium über das Konstruieren erworben haben!!
• Die Präsentation soll die Beschreibung und Funktion der Baugruppe enthalten, nicht einzelne Konstruktionsschritte bis in kleinste Detail beschreiben. Die Quellen der Entwicklungsaufgabe sind anzugeben!
• Jeder bearbeitet eine eigene Aufgabe. Gruppenarbeiten werden nicht zugelassen!
• Der Beleg wird in digitaler Form am Semesterende über OPAL eingereicht. Genaue Termine werden später bekanntgegeben.
