Antworten zum Struktur-Modul





Ich kann keine Analyse anlegen und starten!

Creo-Simulation (ProE-Machanica) besitzt keinen Gleichungslöser für den FEM-Modus. Dashalb darf dieser beim Starten von Mechanica nicht eingeschaltet sein (Haken entfernen Bild 1). Nur dann lässt sich mittels "Startseite - Analysen und Studien" (Bild 2) eine Analyse anlegen und starten. Hat man den Schalter irrtümlich gesetzt, kann dieser in der Applikation "Mechanica" über "Startseite - Modell einrichten" nachträglich abgeschaltet werden. Dann sollte eine Analsedefinition wieder möglich sein.

Bild 1 Bild 2



Strukturberechnungen brechen immer wieder mit einem Speicherschreibfehler ab! (gilt im PC Pool Bergstrasse)

Beim Berechnen einer Strukturanalyse werden sehr große Datenmengen erzeugt, die evtl. auf Laufwerk U:\ abgelegt werden. Dort ist der Platz aber beschränkt. Bitte gehen Sie wie folgt vor:

1. Im Fenster "Analysen und Studien" "Einstellungen für Rechenlauf" öffnen (Bild 3)

Bild 3

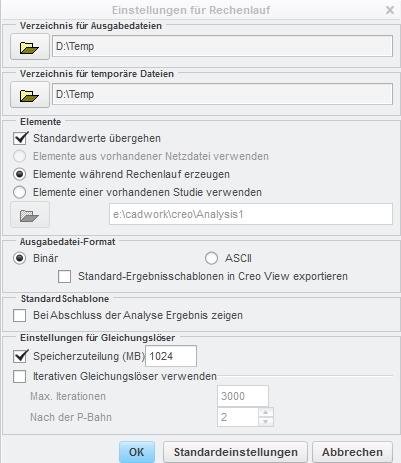

1. Dort die folgenden Einstellungen vornehmen (Bild 4):

Bild 4



1. Damit werden alle Daten lokal auf dem Rechner und nicht auf Ihrem Homelaufwerk abgspeichert.
2. ACHTUNG! Beim Abmelden vom Rechner gehen diese Daten verloren!
