Antworten zur Zeichnung



Wo finde ich die Zeichnungseinstellungen?

1. Unter "Datei - Vorbereiten - Zeichnungseigenschaften" aufrufen
2. Hier können alle Zeichnungsparameter bearbeitet werden.
3. Über "Konfigurationsdatei öffnen" können auch vordefinierte .dtl-Dateien geladen werden. Beispiele dafür sind im Verzeichnis "installpfad\text\*.dtl" verfügbar.
4. Hier kann auch die von uns zur Verfügung gestellte Zeichnungskonfiguration (Arbeitsverzeichnis\Zeichnung\zeichnung.dtl) nachträglich geladen werden.
5. Die einzelnen Optionen und ihre Funktion sind hier aufgelistet (Liste nicht mehr ganz aktuell aber noch hilfreich).



In der Zeichnung wird am Übergang Rundung - Fläche eine Volllinie (sog. Tangentialkante) dargestellt und diese soll ausgeblendet werden.

Hier muss eine Creo/ProE-Variable gesetzt werden:

1. Unter "Datei - Vorbereiten - Zeichnungseigenschaften" aufrufen
2. Variable "tan_edge_display_for_new_views" auf den Wert "no_disp_tan" setzen
3. "Hinzufügen/Ändern" nicht vergessen
4. Bei allen ab jetzt eingefügten Ansichten werden keine Tangentialkanten mehr eingefügt.
5. Ab Wildfire3 lassen sich diese Kanten auch im Eigenschaftenmenü der jeweiligen Ansicht (Ansichtsdarstellung) ein- oder ausblenden.
6. Soll das Ausblenden der Tangentialkanten als Standard gesetzt werden, so muss die o.g. Variable gesetzt werden.



Wie drucke ich eine Zeichnung aus Creo/ProE?

• Am besten zuerst als pdf-Datei ausgeben und dann aus dem PDF-Reader drucken. Dazu siehe nächster Punkt.

Zeichnungen als PDF-Datei ausgeben (ab Wildfire 5)

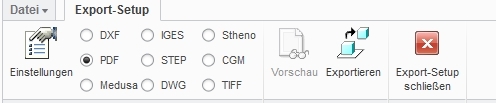

• "Datei - Speichern als - Exportieren", PDF auswählen, Einstellungen festlegen

Bild 1

Bild 2

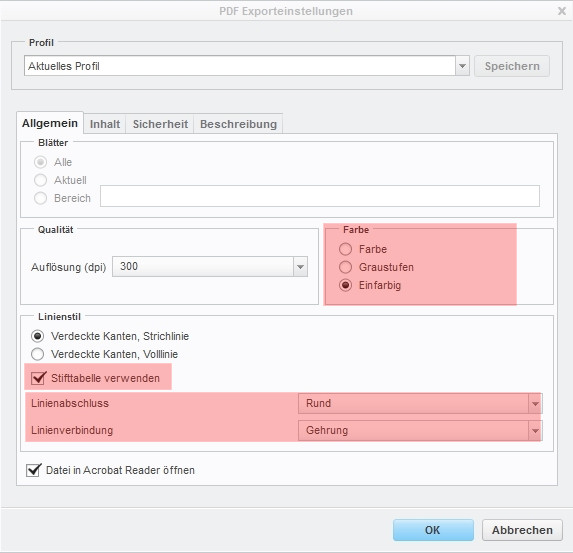

• Schalter "Stifttabelle" setzen, sonst werden die Linienstärken nicht gedruckt
• In der Stifttabelle werden die beim Exportieren verwendeten Linienstärken definiert. In unseren vorgegebenen Einstellungen ist das die Datei "penfarb.pnt", die sich im Unterverzeichnis "Zeichnung" befindet.
• In der Datei "penfarb.pnt" lassen sich die Liniestärken für ein optimales Druck-/Plotergebnis anpassen.
• Diese Linienstärken gelten auch für das normale Plotten auf Papier.
• Farbe auf "Einfarbig"


Bild 3

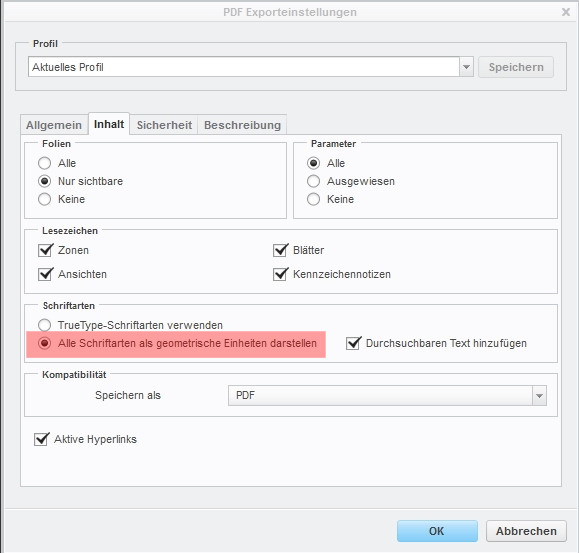

• "Schriftarten" auf "Alle Schriften als geometrische Einheiten darstellen" einstellen, da ansonsten die Schrift oft nicht richtig ins Schriftfeld passt!



Ich muss bei einem Maß tricksen und will die automatisch erzeugte Maßzahl komplett ersetzen.

• Das sollte man nur im Ausnahmefall tun, falls gar nichts anderes mehr weiterhilft.
• Diese Methode funktioniert nicht bei aus der 3D-Konstruktion übernommenen Maßen, sondern nur bei mittels "Anmerkung erstellen - Bemaßung" neu erstellten.
• Sie funktioniert auch nur dann, wenn das neu erstellte Maß andere Referenzen als das aus der 3D-Konstruktion übernommene verwendet.
• Dazu die Maßeigenschaften durch Doppelklick oder das Kontextmenü aufrufen und zum Bemaßungstext wechseln.
• Das "@D" durch ein "@O" (Oh nicht Null) ersetzen und den gewünschten Ausdruck dahinter eintragen.
• In neueren Creo-Versionen kann der abweichende Wert in den Eigenschaften des Maßes als "Überschreibungswert" eingegeben werden.



Die Bauteilmasse wird in der Zeichnung nicht richtig angezeigt.

• Bei Verwendung der entsprechend vorbereiteten Volagenschablonen (nicht Creo/ProE-Standardschablonen) wird ein Material festgelegt.
• Aus dessen Dichte ergibt sich die Bauteilmasse, die allerdings nicht automatisch aktualisiert wird.
• Entweder über "Datei - Vorbereiten - Modelleigenschaften - Masseneigenschaften - ändern" diese aktualisieren
• oder den "config.pro" - Parameter "mass_property_calculate" auf "automatic" setzen, dann wird die Masse beim Regenieren automatisch neu berechnet.
• Da die Masse in Creo/ProE standardmäßig in Tonnen angegeben wird, in der Zeichnung aber meist kg verwendet wird, wird unter "Werkzeuge - Beziehungen" ein Parameter "Masse" berechnet, der dann die Bauteilmasse in kg enthält (gilt nur bei Verwendung der Einstellungen wie im CAD-Pool).



Wie erstellt man Mittel- (Symmetrie)-linien?

• In Creo/ProE gibt es kein spezielles Werkzeug zum Erzeugen von Mittellinien in der Zeichnung.
• Mit dem Skizzierer erzeugte Mittellinien sind nicht richtig ausgerichtet und befinden sich nach einer evtl. Änderung des Teiles evtl. nicht mehr an der richtigen Stelle.
• Deshalb verwendet man hier Achsen. die in der Zeichnung unter "Modellanmerkungen zeigen" eingeblendet werden.
• Diese entstehen automatisch beim Erzeugen von rotationssymmetrischen Elementen bzw. werden in der 3D-Konstruktion extra angelegt (z.B. durch Anlegen eines Geometriepunktes in der zu extrudierenden Zeichnung - aus diesem wird beim Extrudieren dann eine Achse).
• Außerdem können Achsen mittels des Bezugsachsenwerkzeuges angelegt werden.
• Diese Methode scheint zunächst umständlich zu sein, hat jedoch den Vorteil, dass die Mittellinien voll parametrisch sind.



Erzeugung und Bemaßung von Außengewinde

• Der Gewindebolzen wird mit dem geplanten Gewindedurchmesser erstellt (M8 -> 8mm Durchmesser für den Bolzen).
• Mittels "Modell - Konstruktion - Kosmetisches Gewinde" symbolisches Gewinde erstellen.
• Option "Standardgewinde" wählen und entsprechend des Bolzendurchmessers das passende Gewinde festlegen (Bolzen 8mm -> Gewinde M8 wählen)
• Gewindefläche und Startfläche wählen; Tiefenoption festlegen
• In der Zeichnung das Maß für den Durchmesser des Gewindebolzens einblenden. Dieses wird mit Durchmesserzeichen dargestellt, was natürlich falsch ist.
• Durchmessermaß selektieren und in der Eigenschaften-Leiste unter "Bemaßungstext" das Durchmesserzeichen durch ein "M" ersetzen.



Bei einem Schnitt in der Baugruppenzeichnung einzelne Teile (z.B. Wellen) nicht schneiden

• Bestimmte Standardteile wie z.B. Wellen werden in einem Baugruppenschnitt standardmäßig nicht geschnitten..
• Unter "Layout" doppelt auf die Schraffur des nicht zu schneidenen Teils klicken.
• Mit "Ausschließen" dieses Teil nicht schneiden. "Wegnehmen" macht keinen Sinn, da damit nur die Schraffur verschwindet, das Teil aber weiterhin geschnitten dargestellt wird.
• Zeichnung "Regenerieren" nicht vergessen.



Linienstärken beim Drucken bzw. PDF-Erzeugen anpassen

• Linienstärken werden in Creo/ProE durch die Linienfarben bestimmt
• mittels einer Übersetzungstabelle wird den Farben eine Linienstärke zugeordnet
• diese Übersetzungstabelle ist in der "config.pro" durch den Parameters "pen_table_file" festgelegt
• in der Poolkonfiguration ("Einstellungen.zip") ist das die Datei "penfarb.pnt" im Unterverzeichnis "Zeichnung"

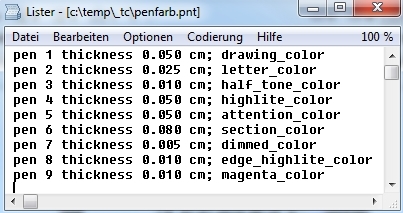

• dort ist den einzelnen Stiften eine Linienstärke zuzuweisen (Bild 4)
• z.B. pen 1 definiert die Linienstärke der Körperkanten, pen 2 die Linienstärke der Buchstaben und dünnen Volllinien (Gewinde)

Bild 4



Passmaßtabelle erzeugen

• Variante 1: Tabelle manuell einfügen und mit Text ausfüllen.
• Variante 2: SF ISOTOL für PTC Creo hier herunterladen und benutzen. Achtung - Nach einer Änderung in der Zeichnung muss die Tabelle neu generiert werden.



Erzeugung von Stücklisten einschl. aller Einzelteile von Unterbaugruppen

• Eine Anleitung zum Erstellen einer Stückliste mit allen Einzelteilen (einschl. Teile der Unterbaugruppen)



Erstellen eines abgewickelten Schnitts

• Beispiellösung

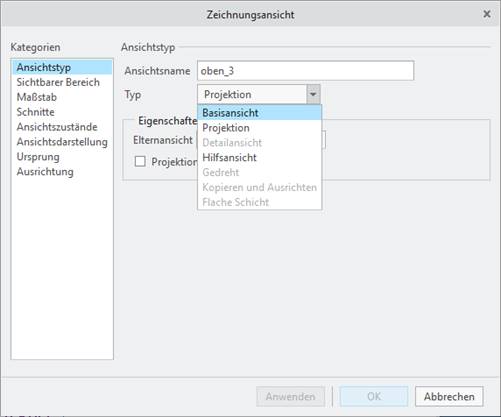

• Ein abgewickelter Schnitt kann nur in einer Basisansicht erstellt werden. Deshalb direkt eine Basisansicht mit Schnitt erstellen oder eine projezierte Ansicht mit Schnitt in eine Basisansicht umwandeln (Bild 5)

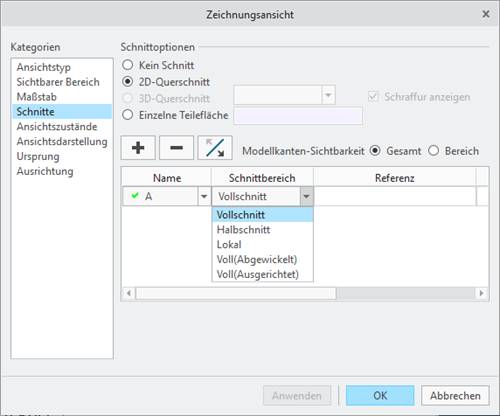

• In Kategorie "Schnitte" unter "Schnittbereich" die Option "Voll(Abgewickelt)" auswählen (Bild 6)

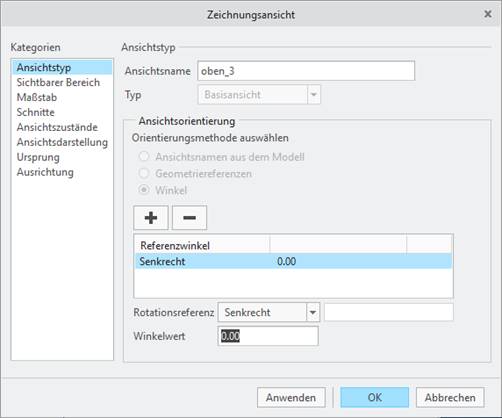

• Falls notwendig, die Ansicht in der Kategorie "Ansichtstyp" unter "Ansichtsorientierung" mittels"Winkelwert" um 90°/180°/270° drehen (Bild 7)
• Probleme können dabei in Baugruppenzeichnungen auftreten, wenn in einem abgewickelten Schnitt einzelne Bauteile nicht geschnitten dargestellt werden müssen (Wellen, Normteile). Diese resultieren aus der Projektion eines ungeschnittenen Teiles in einen benachbarten Ansichtsabschnitt. Diese Kanten können zwar über "Kantendarstellung – Ausblenden" unsichtbar gemacht werden, trotzdem verdeckt das ungeschnittene Teil dahinterliegende Körperkanten.
• Außerdem sind bei abgewickelten Schnitten keine zusätzlichen Ausbrüche möglich.
• Eine einwandfreie normgerechte Darstellung erreicht man bei abgesetzten Schnitten in Baugruppenzeichnungen durch folgende Herangehensweise:
  • Erstellung von separaten ebenen Schnitten (als Basisansicht) für jeden der einzelnen geraden Abschnitte der Schnittlinie als Teilansicht der Baugruppe.

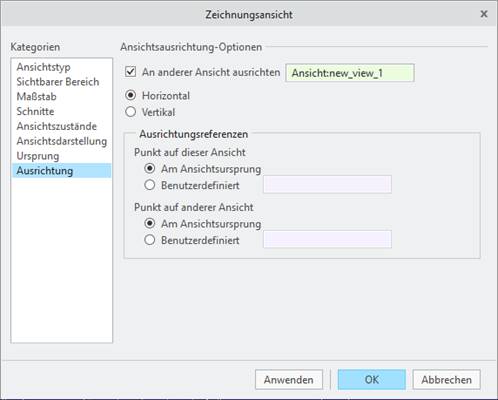

  • Zur Erleichterung der Ausrichtung der einzelnen Schnittansichten diese mit "An anderer Ansicht ausrichten" z.B. auf einer Höhe ausrichten (Bild 8)
  • Danach die einzelnen Ansichten so zueinander platzieren, dass diese wie eine abgewickelte Ansicht aussehen. Dazu können z.B. die Mittellinien der einzelnen Wellen deckungsgleich aufeinander ausgerichtet werden.


Bild 5 Bild 6

Bild 7Bild8
